Elf Anlagen zur 2D- und 3D-Bearbeitung
Laserschweißen im Reinraum für höchste Sauberkeit und Partikelreinheit

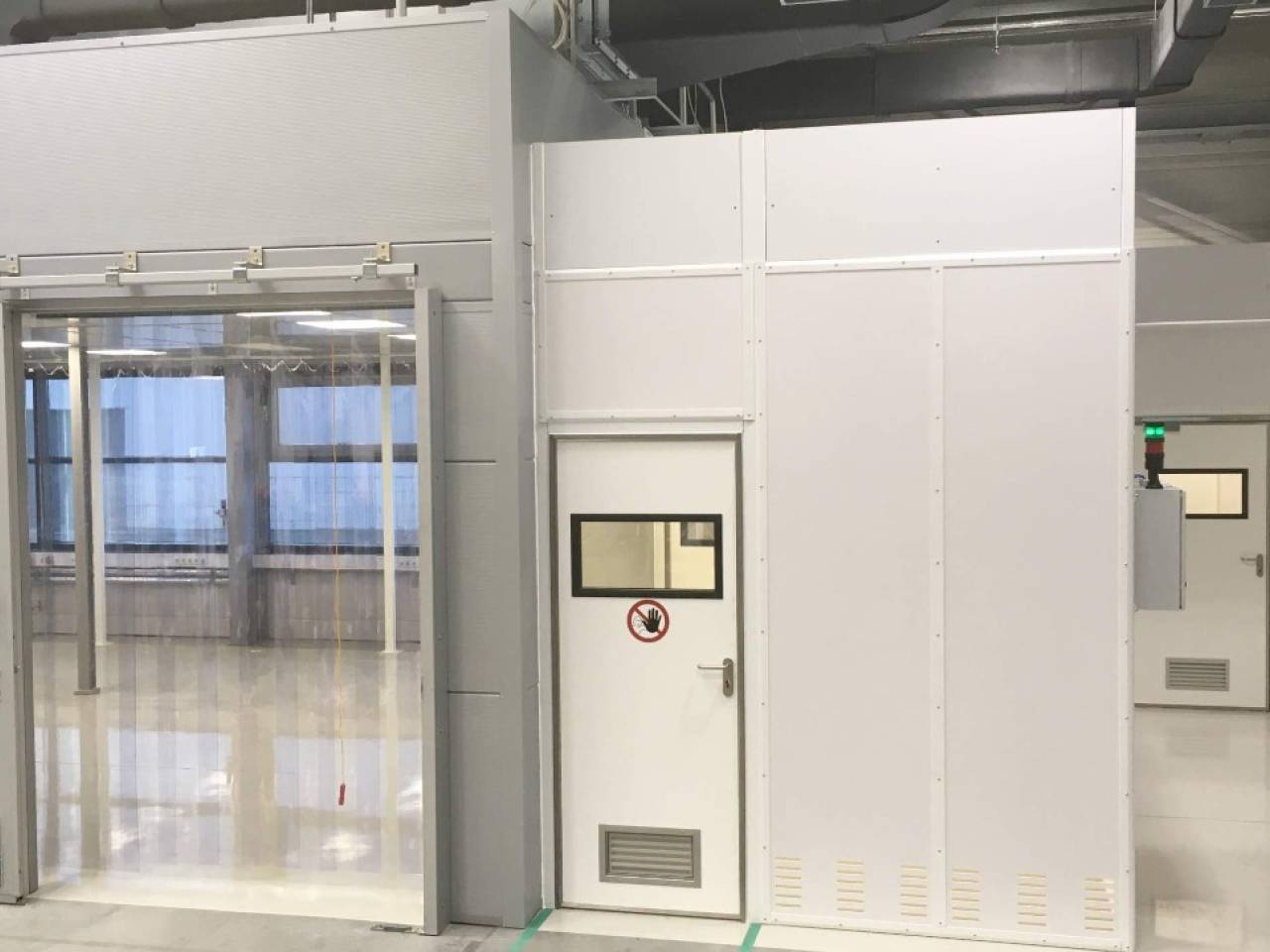

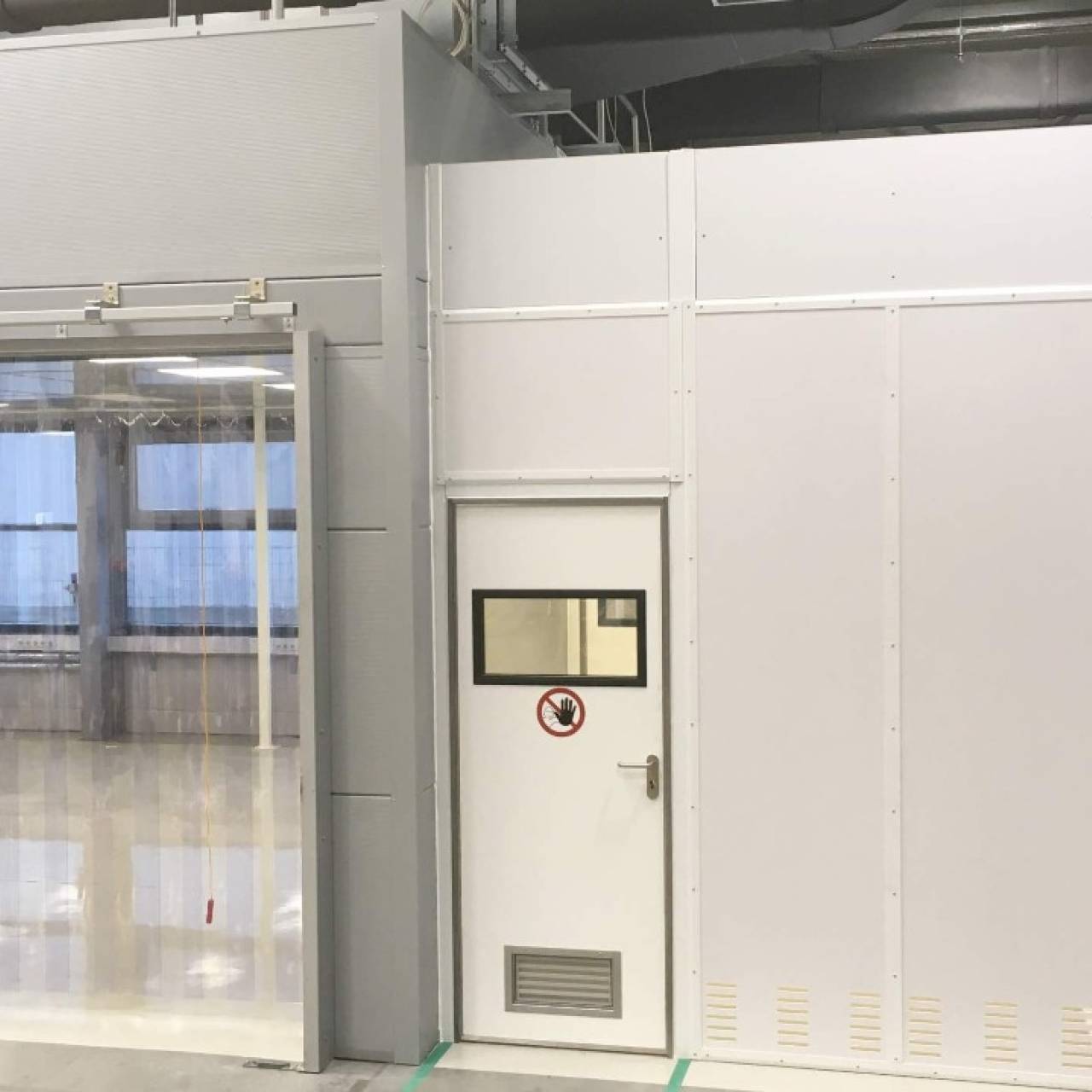

Empfindliche Bauteile mit hohen Anforderungen an Sauberkeit und Partikelreinheit können bei RJ Lasertechnik seit Anfang 2019 in eigenen Reinräumen der Klasse 8 nach ISO 14644-1 bearbeitet werden. Die klimatisierte und mit HEPA-Filtern gereinigte Luft wird 24 Mal pro Stunde umgewälzt und sorgt so für konstante und kontrollierte Bedingungen im Reinraum.

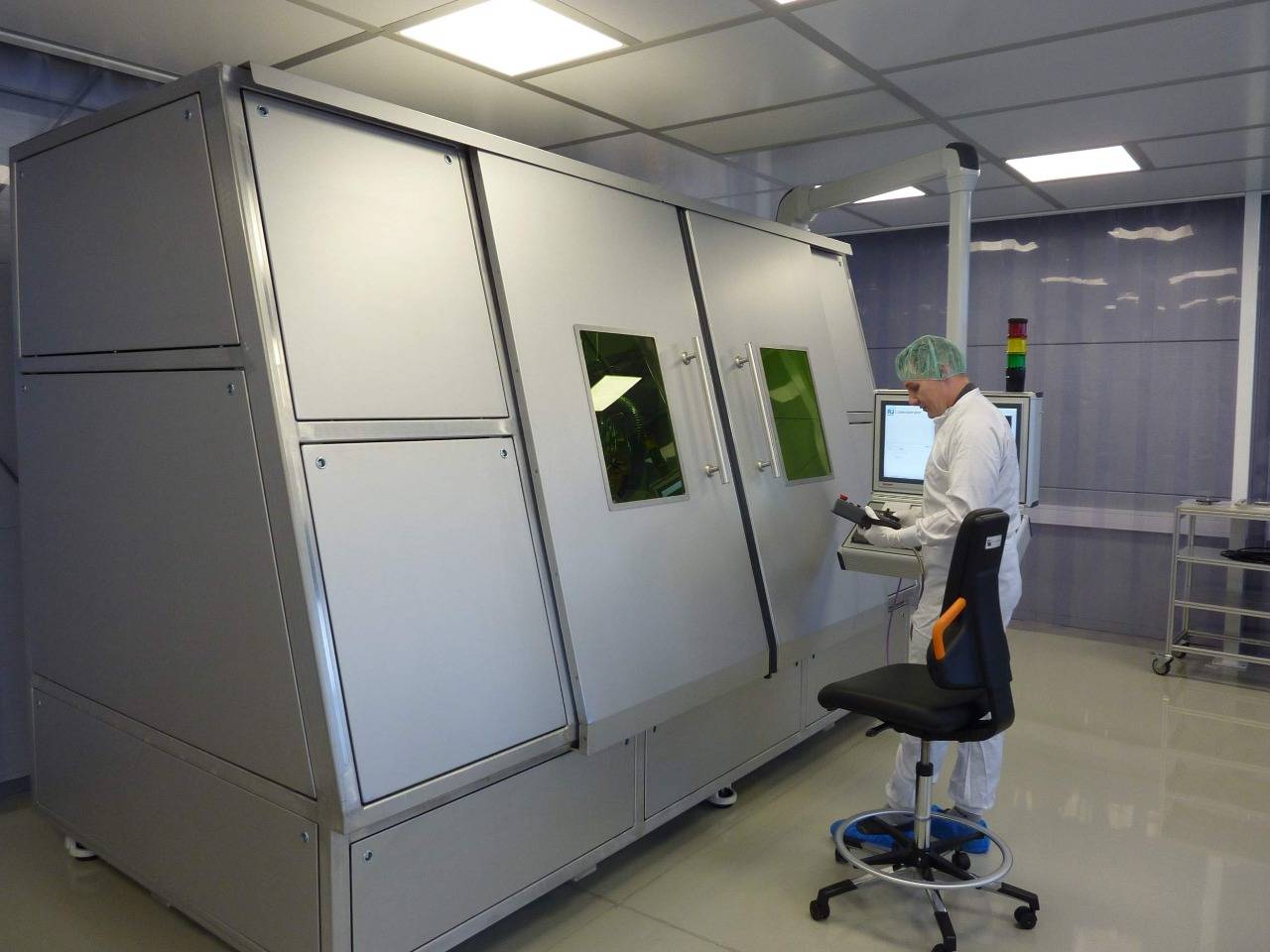

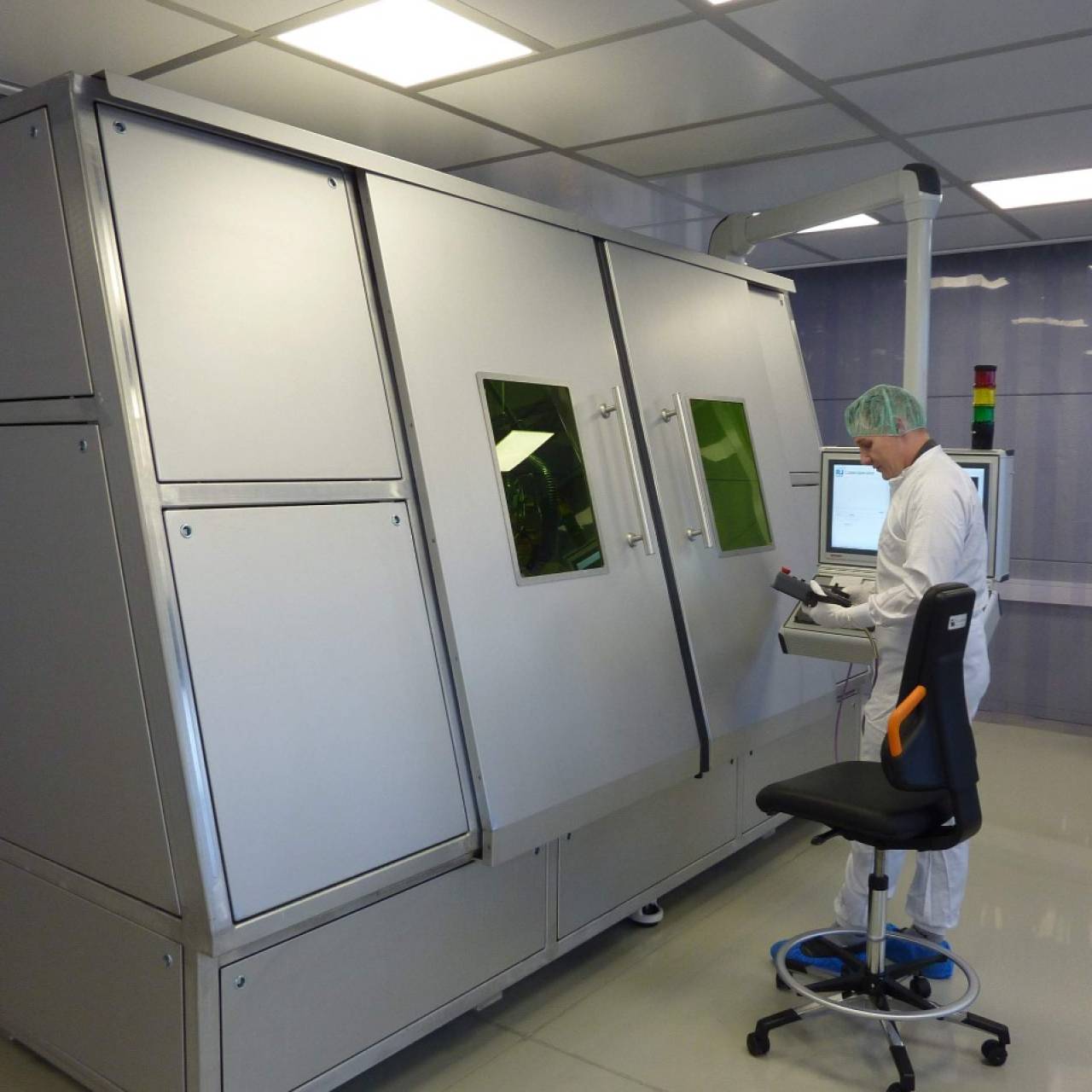

Vor mehr als fünf Jahren startete RJ Lasertechnik die Reinraumfertigung mit zunächst drei CNC-gesteuerten Laserschweißanlagen. Im vergangenen Jahr wurden die Kapazitäten um einen weiteren Reinraum mit zwei Dreifach-Laseranlagen und einem zusätzlichen Einzelarbeitsplatz erweitert, so dass nun insgesamt zehn Laserschweißarbeitsplätze auf einer Reinraumfläche von 170 Quadratmetern zur Verfügung stehen.
Seit Frühjahr 2024 ist eine weitere Anlage im Reinraum 1 in Betrieb, die die Baugruppen vollautomatisch per Roboter und interner Lagerverwaltung der CNC-Laserschweißzelle zuführt. Die mittlerweile elf Anlagen sind allesamt Eigenentwicklungen von RJ Lasertechnik und wurden komplett im eigenen Haus gefertigt.
Die Reinraumklasse 8 stellt deutlich höhere Anforderungen an die Sauberkeit als die Klasse 9, die für die meisten Produktionsprozesse üblich ist.

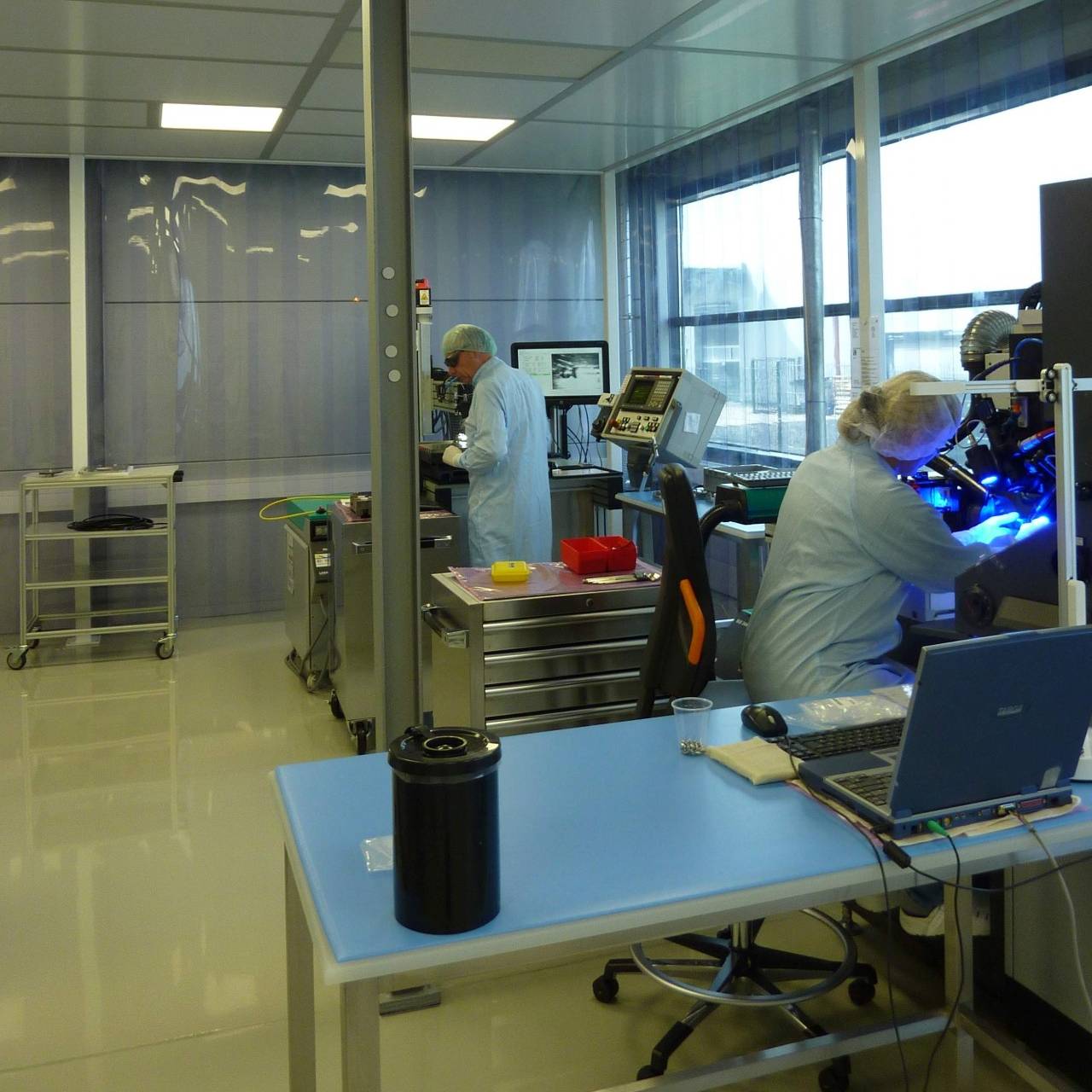

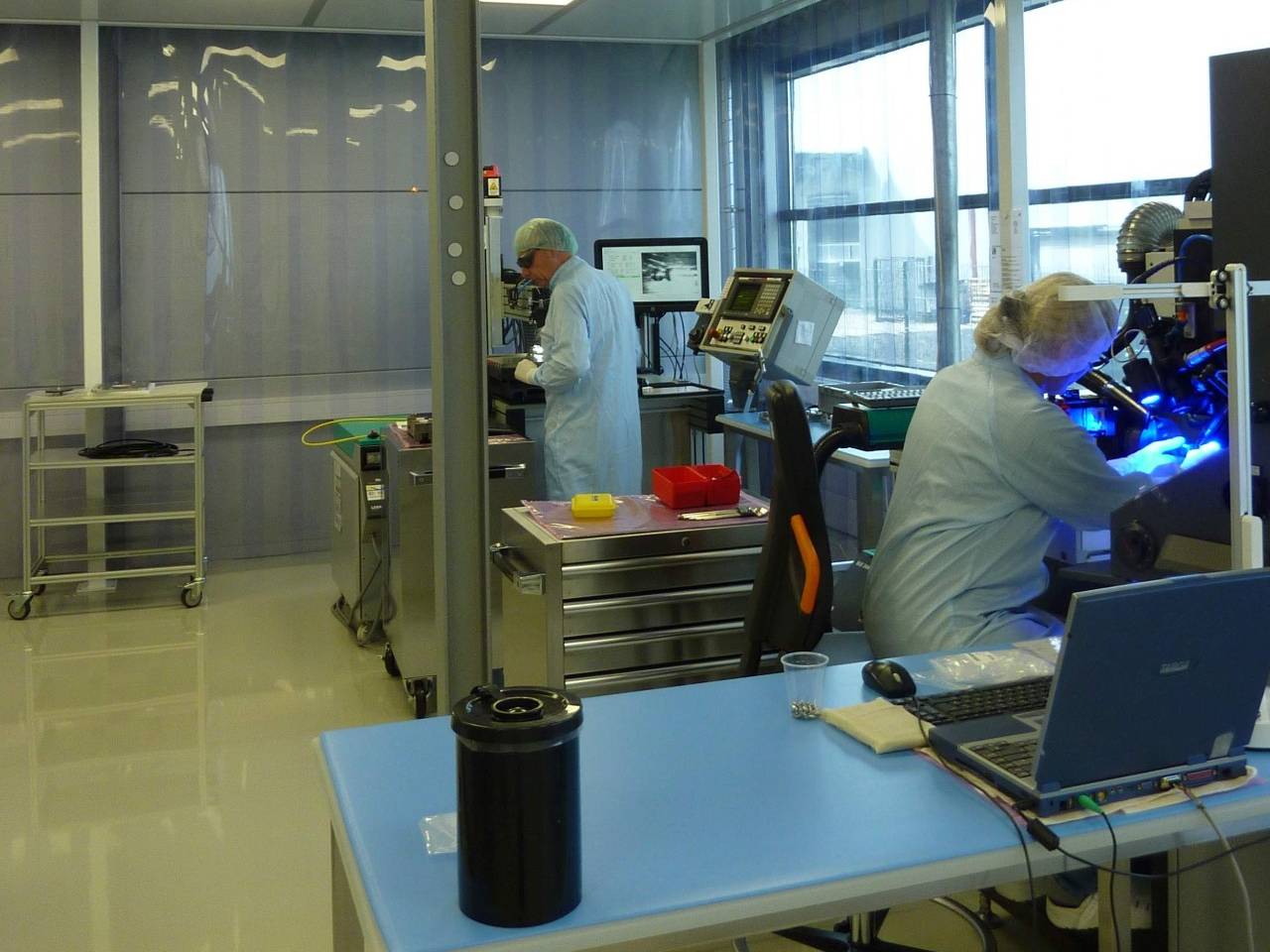

In unserer Bildergalerie erhalten Sie einen Einblick in die Reinraumfertigung bei RJ Lasertechnik.
Auf den Anlagen können sowohl 2D- als auch 3D-Schweißungen durchgeführt werden. Als Laserquellen kommen gepulste QCW-Faserlaser mit Pulsleistungen bis zu 3 kW zum Einsatz, mit denen nahezu alle Metalle bis zu einer Eindringtiefe von 2 mm geschweißt werden können. Derzeit werden auf den Anlagen hauptsächlich Baugruppen für die Halbleiterfertigung sowie Komponenten und Baugruppen für die Medizintechnik gefertigt.
Typische Bauteilabmessungen für das Laserschweißen im Reinraum sind 400 x 300 x 100 mm für 3D-Schweißungen und 200 x 200 x 100 mm für 2D-Schweißanwendungen.
Um den hohen Qualitätsstandard über die gesamte Prozesskette gewährleisten zu können, umfasst die Reinraumfertigung bei RJ Lasertechnik umfangreiche Prüf- und Qualitätskontrollsysteme sowie spezielle Montagearbeitsplätze.
Beispielhafte Anwendung zum Laserschweißen im Reinraum bei RJ Lasertechnik
In unserer "Cooling Plate fab" werden Baugruppen für Linearmotoren lasergeschweißt. Unser Video zeigt, wie auf einer selbst konstruierten RJ-Anlage dünnwandige Titanabdeckungen auf gefräste Bauteile aufgeschweißt werden.
Nach diesem Bearbeitungsschritt erfolgt eine Dichtheitsprüfung.
